Штамповка листового металла

Штамповка листового металла— это производственный процесс в области формообразования изделий из листового металла, при котором из плоской листовой заготовки путем комбинированного воздействия растягивающих и сжимающих напряжений изготавливается изделие.

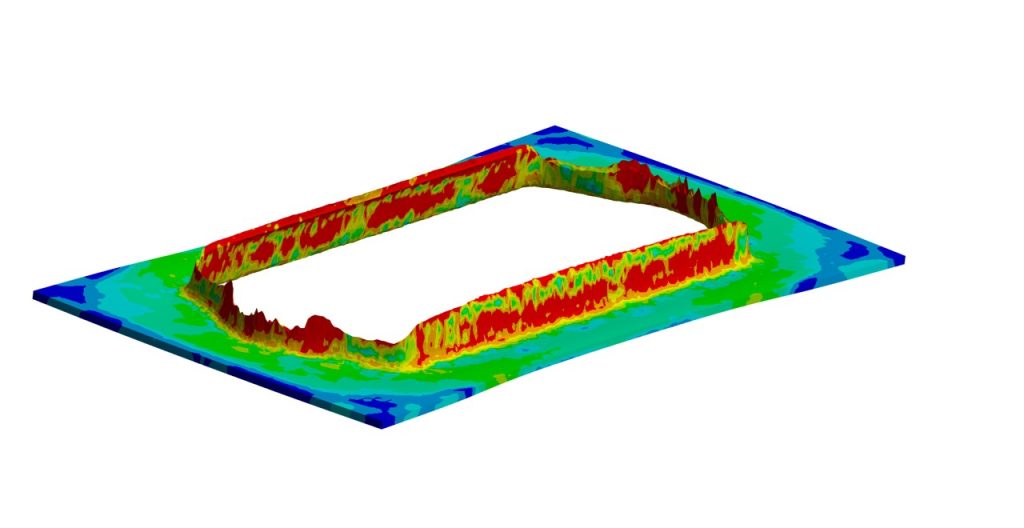

Картинка симуляция штамповки листового металла

Краткое описание процесса:

Пуансон формует листовую заготовку в полость матрицы.
При этом края листа деформируются, претерпевают уменьшение размеров по периметру (осадка), в то время как дно детали растягивается.
Прижимы фиксируют внешний край листа, чтобы предотвратить образование складок и обеспечить контролируемую деформацию материала.

Важные особенности и применения:

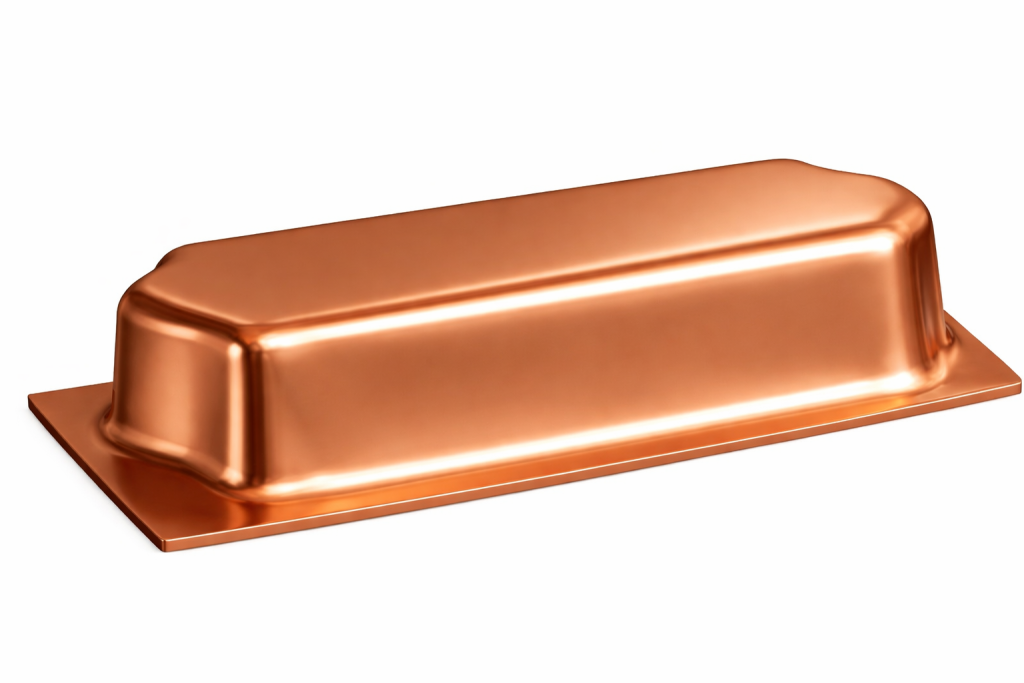

Изготовление полых тел;
Экономия материала;
Улучшение свойств материалав результате холодной деформации;
Позволяет производить детали относительно сложных форм за один или несколько этапов вытяжки.
Большие объемы производства.

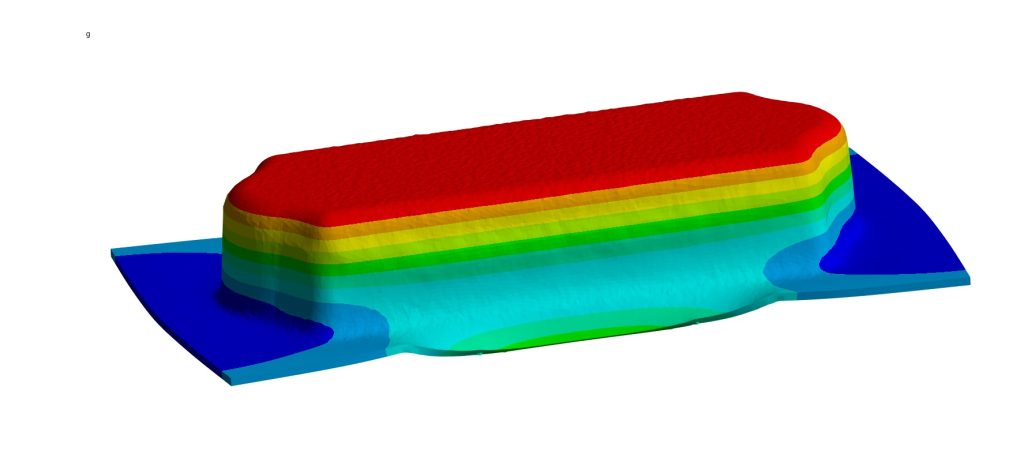

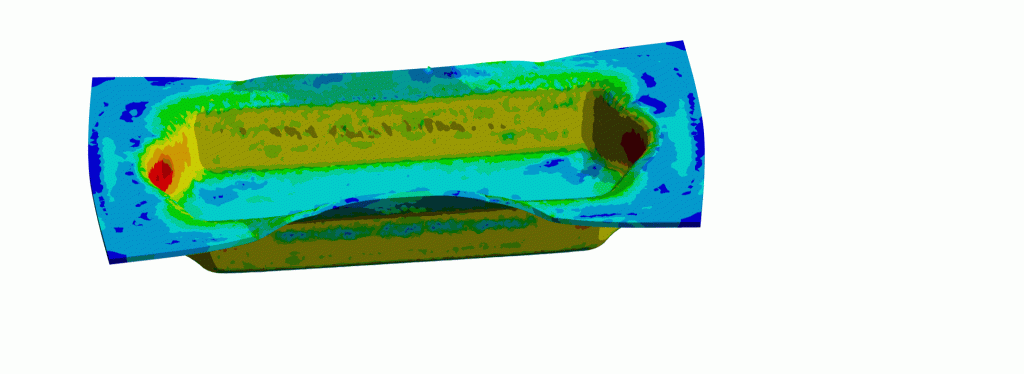

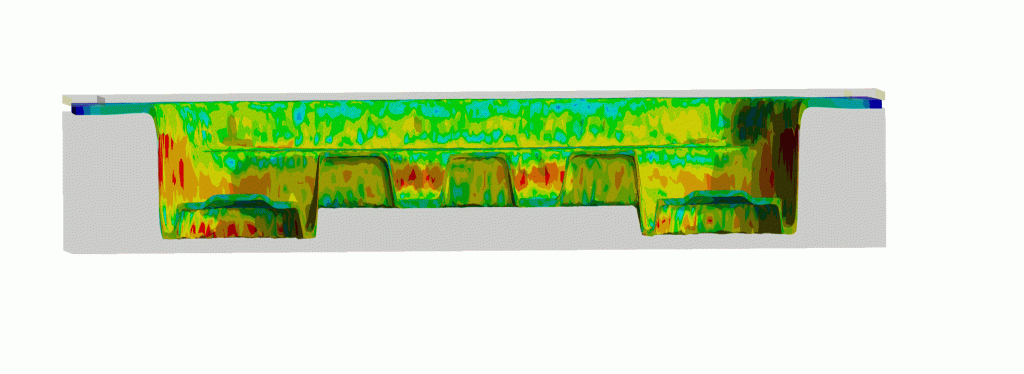

Моделирование процесса штамповки

Моделирование процесса штамповки является мощным инструментом, который позволяет инженерам виртуально анализировать поведение материала и инструмента во время действия больших деформаций заготовки на всех этаапх формования.

1. Сокращение затрат и времени на разработку — значительно сокращается или даже устраняется дорогостоящее и трудоемкое физическое создание прототипов и необходимость итераций формующего инструмента;

2. Повышение качества конечного продукта — Раннее обнаружение дефектов, оптимизация геометрии детали, выбора материала, анализ распределения толщины листа, остаточных напряжений и нагартовки, которые влияют на последующую производительность детали;

3. Оптимизация процесса штамповки.

Стоимость программного обеспечения и аппаратного обеспечения;
Сложность моделирования и трудоемкость:
- Ограничения и упрощения: модели материалов в программном обеспечении часто идеализированы и не всегда могут идеально отражать сложное поведение реальных материалов в любых условиях.
- Численная нестабильность: При определенных конфигурациях или экстремальных деформациях могут возникать численные проблемы, которые затрудняют или препятствуют сходимости симуляции.
